Трубчатый колодец

   Трубчатый колодец имеет свои преимущества:

   Для ручного бурения колодца используют следующие инструменты; буровую ложку, змеевик, долото и желонку, которые навинчиваются на буровые штанги. Вода из трубчатого колодца поднимается только с помощью насоса. Бурят до водоносного слоя и, при хорошем качестве воды, на этом горизонте останавливаются.

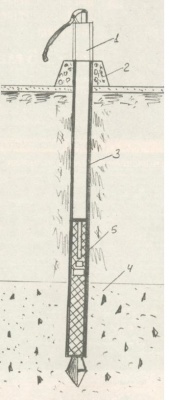

   Эту же работу можно выполнить не путем бурения скважины, а забивкой оцинкованных или нержавеющих труб. Этот способ довольно распространен и имеет как преимущества, так и недостатки. Преимущество заключается в том, что работа выполняется одним человеком, и, при хорошем грунте (песок, супесь), забиваемая труба хорошо проходит. Но может случиться так, что труба попадет, например, на глиняный сланец, тогда пробить будет крайне сложно, да и сетку фильтра можно попортить. Поэтому, прежде чем выбрать какой-либо способ, нужно знать грунт в этом месте. Трубчатый (буровой) колодец схематически приведен на рисунке.

Обозначения: 1- оголовок; 2- скат-укрепления с каменным или иным покрытием; 3- труба; 4- водоносный горизонт; 5- металлическая (бронза, латунь и т. д.) фильтрующая сетка.

   Нужно отметить, что для трубчатых колодцев нужны трубы особого проката с утолщенными стенками,очень прочные на сжатие, растяжение и скручивание. Их соединяют между собой стальными муфтами. Нормальная длина штанги - Зм, длина соединительных муфт должна быть не меньше двойного диаметра трубы. При бурении сухих пород ложками или змеевиками перед спуском инструмента в скважину надо вливать воду по 1 литру на каждый прием. При ударном бурении после каждого удара инструмент надо поворачивать на 1/8-1/10 его окружности. Долото поднимают над забоем на 300-500 мм. Масса инструмента должна быть 1 -2 кг на 1 мм лезвия плоского долота. Глинистые, твердые и вязкие породы грунта бурят долотом и желонкой, одной желонкой без клапана или буровой ложкой и змеевиком. В случае осыпания грунта ставят обсадные трубы. Фильтры могут быть разной конструкции и длины. Изготавливают их из меди, латуни, бронзы или других нержавеющих материалов. Дырчатый фильтр без сетки - стальная перфорированная труба с отверстиями диаметром 10-20 мм в шахматном порядке. Щелевой фильтр - стальная труба, на которой так же, в шахматном порядке, прорезают прямоугольные щели шириной 1,5-3 мм, длиной 30-100 мм. Фильтр с проволочной обмоткой - перфорированная труба с приваренной по длине опорной проволокой диаметром 3-4 мм, на которую навивают стальную проволоку толщиной 1,5-2 мм так, чтобы между витками не было просветов. Все крепят сваркой. Между трубой и обмоткой остается пространство равное толщине опорной проволоки (3-4 мм). Сетчатый фильтр - перфорированная труба с опорной латунной проволокой диаметром 2,5-3 мм, поверх которой закрепляют сетку. Проволоку навивают на трубку по спирали через 15-30 мм виток от витка. Сетка из красной меди бывает с отверстиями от 0,10 до 0,50 мм, но самый ходовой размер - 0,25 мм.



   В зависимости от породы нужно частично или полностью извлекать из скважины обсадные трубы после установки фильтра и его обнажения.
